Dalam dunia elektronika daya, Silicon Controlled Rectifier (SCR) memegang peranan penting sebagai komponen pengendali arus listrik. SCR sering dimanfaatkan dalam berbagai aplikasi, seperti pengendali kecepatan motor, penyala lampu, dan pengatur pemanas.

Artikel ini bertujuan untuk memberikan pemahaman mendalam tentang pengertian, cara kerja, dan karakteristik SCR.

Apa itu Silicon Controlled Rectifier (SCR)?

Silicon Controlled Rectifier (SCR) adalah jenis komponen semikonduktor yang sering digunakan sebagai saklar elektronik. Komponen ini termasuk dalam keluarga thyristor dan dikenal dengan kemampuannya mengendalikan aliran arus listrik secara efektif.

Silicon Controlled Rectifier (SCR)
Silicon Controlled Rectifier (SCR)

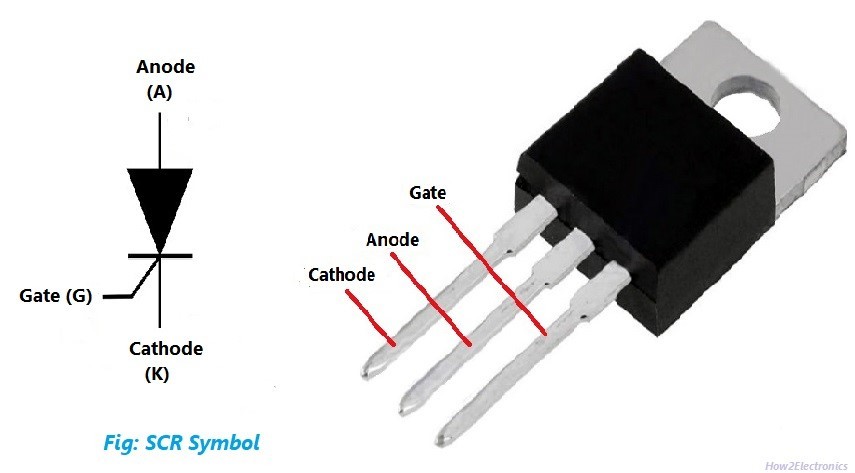

Sebagai perbandingan dengan dioda konvensional yang hanya memiliki dua terminal (anoda dan katoda), SCR memiliki tiga terminal penting: anoda, katoda, dan gate. Terminal gate berfungsi sebagai pemicu atau kontrol yang memungkinkan SCR untuk mengatur kapan arus antara anoda dan katoda dapat mengalir.

Struktur SCR terdiri dari empat lapisan semikonduktor dengan susunan PNPN, menjadikannya mirip transistor dalam hal kemampuannya mengalirkan arus satu arah. Kehadiran terminal gate ini membedakannya dari dioda biasa, memberikan kemampuan tambahan untuk mengendalikan aliran daya melalui sinyal eksternal.

Prinsip Kerja Silicon Controlled Rectifier (SCR)

Prinsip kerja SCR dapat digambarkan melalui dua kondisi utama: kondisi non-konduksi (off) dan kondisi konduksi (on). Pada kondisi non-konduksi, SCR bertindak sebagai hambatan tinggi dan mencegah aliran arus listrik dari anoda ke katoda meskipun ada tegangan yang diterapkan. Untuk mengaktifkan SCR, diperlukan sebuah proses pemicu (triggering) melalui penerapan arus atau tegangan pada terminal gate.

Ada beberapa metode pemicuan yang bisa digunakan untuk mengaktifkan SCR. Salah satunya adalah pemicu oleh tegangan gerbang, di mana tegangan tertentu diterapkan pada terminal gate. Ketika tegangan ini mencapai ambang batas, biasanya sekitar 0,7 volt, SCR akan beralih dari kondisi non-konduksi menjadi konduksi. Selain itu, metode lain termasuk pemicu oleh arus gerbang, di mana arus kecil dilewatkan melalui gate untuk mencapai tingkat konduksi.

Setelah terpicu dan masuk ke kondisi konduksi, SCR akan tetap aktif meskipun arus atau tegangan pada gate dihentikan. Untuk mematikan atau mengembalikan SCR ke kondisi non-konduksi, aliran arus dari anoda ke katoda harus diturunkan di bawah arus holding, suatu nilai minimum yang diperlukan untuk mempertahankan keadaan konduksi ini.

Karakteristik I-V Silicon Controlled Rectifier (SCR)

Pemahaman yang tepat mengenai karakteristik I-V (Arus-Voltase) dari SCR sangat penting untuk penggunaan optimum dalam sirkuit elektronik.

Gambar grafik SCR I-V
SCR I-V graph

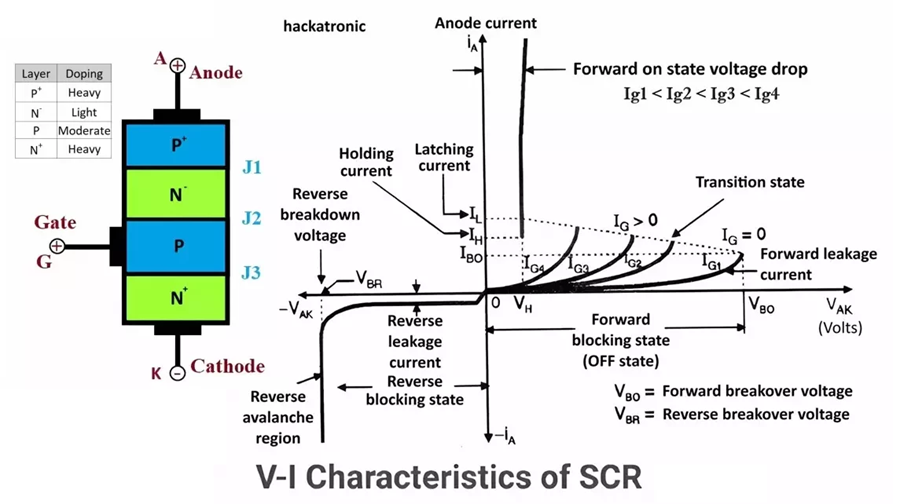

Grafik I-V SCR menunjukkan beberapa parameter kunci, termasuk tegangan breakover (Vbo) dan arus holding (Ih). Tegangan breakover merujuk pada tegangan yang diperlukan agar SCR berpindah dari keadaan off ke on tanpa sinyal pemicu eksternal.

Selain itu, arus gate trigger (IGT) adalah parameter kritis lainnya yang menandakan arus minimum yang diperlukan pada terminal gate untuk memicu SCR. Ketika SCR terpicu, ia akan tetap berada dalam keadaan on sampai arus anoda-katoda turun di bawah arus holding. Memahami grafik I-V ini membantu insinyur dalam merancang sirkuit yang melibatkan SCR, memastikan bahwa parameter operasional dijaga dalam batas yang aman dan efektif.

Aplikasi Silicon Controlled Rectifier (SCR)

Karena kemampuannya yang luar biasa dalam mengontrol aliran listrik, SCR banyak digunakan dalam berbagai aplikasi industri dan teknologi.

Salah satunya adalah pengatur kecepatan motor listrik, di mana SCR digunakan untuk mengontrol tegangan yang diterapkan ke motor, sehingga mengatur kecepatan putaran motor. Dalam penerangan, SCR dapat digunakan sebagai dimmer yang memungkinkan penyesuaian intensitas cahaya.

Selain itu, SCR juga dimanfaatkan dalam pengatur suhu pemanas listrik dan berbagai jenis konverter daya, karena efisiensi tinggi dan kemampuan kontrol yang stabil. Dalam bidang telekomunikasi dan sistem tenaga, SCR sering digunakan dalam rectifier yang mengubah arus AC menjadi DC, dengan kontrol tambahan untuk menyesuaikan tegangan output sesuai kebutuhan.

Pengukuran dan Pengujian SCR

Untuk memastikan SCR berfungsi dengan baik sebelum digunakan dalam rangkaian, perlu dilakukan pengujian menggunakan multimeter. Proses ini melibatkan pengukuran resistansi antara terminal anoda dan katoda serta memastikan fungsi kontrol dari terminal gate.

Pengukuran biasanya dilakukan dengan mengatur multimeter ke pengaturan resistansi tinggi (misalnya, R x10,000). Ketika probe positif dan negatif disambungkan ke anoda dan katoda, nilai resistansi yang terbaca harus tinggi. Jika nilai rendah, menandakan adanya kerusakan atau hubung singkat.

Pada tahap berikutnya, dengan menghubungkan terminal gate dengan anoda melalui penghubung, nilai resistansi yang rendah harus terbaca jika SCR berfungsi sempurna, menandakan bahwa SCR sedang dalam kondisi konduksi.

Kesimpulan

Silicon Controlled Rectifier (SCR) merupakan komponen vital dalam dunia elektronika daya, memberikan solusi yang efisien dan andal untuk berbagai aplikasi kontrol arus dan tegangan.

Dengan pemahaman yang baik tentang pengertian, prinsip kerja, dan karakteristik operasionalnya, SCR dapat dimanfaatkan secara optimal dalam berbagai inovasi teknologi di masa depan.

Sebagai komponen yang terus berkembang, pembelajaran tentang SCR tidak hanya membantu dalam implementasi saat ini tetapi juga membuka peluang besar untuk kemajuan teknologi di waktu mendatang.
